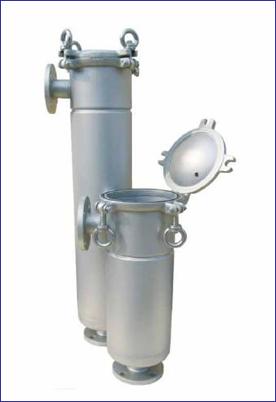

侧进式袋式过滤器







特点

  • 通用型设计,操作便捷
  • 采用吊环螺栓紧锁结构
  • 独特可靠的密封设计
  • 可装配所有标准滤袋使用
  • 筒体内外表面采用喷砂处理,易清洗
  • 参照ASME标准设计
  • 操作压力:10 bar / 160摄氏度

选项

  • 可选择脚架或挂钩固定滤器
  • JIS法兰、DIN法兰、ANSI 法兰、索接
  • 出口方向:底部、侧面
  • 加热外套适合高粘性液体
  • 材质:SS304、SS 316 、SS316L

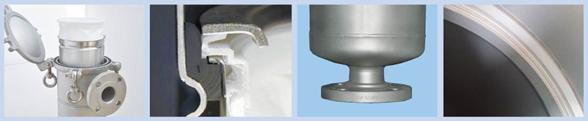

网篮和金属筒体之间用氟橡胶异形垫圈密封,防止网篮脱落。
高粘度液体可采用金属密封圈,客服氟橡胶被溶解,网篮脱落难题。




SF滤器型号命名规则

SF1

A1

10

020A

1 – 单袋过滤器

2 – 双联过滤器

A - SS304
S - SS316
SL - SS316L

1 - #1
2 - #2

10 Bar
16 Bar

B – BSP索接
N – NPT索接
A – ANSI法兰
J – JIS法兰
D – DIN法兰

2" – 020
2.5” – 025
3” – 030

SF滤器技术参数表

产品型号

SF1A1-10-020A

SF1A2-10-020A

滤袋尺寸

# 1

# 2

过滤面积

0.25m2

0.50m2

理论流量(取决于介质)

20m3/hour

40m3/hour

最大操作压力

10.0bar

10.0bar

最高操作温度

120℃

120℃

滤器材质

筒体 / 接触液体部分

不锈钢304 或 不锈钢316L

滤网

密封件材质

丁晴橡胶、三元乙丙橡胶、氟橡胶、聚四氟乙烯

标准进出口

2” 法兰 或 BSP 2” 索接

表面处理

玻璃珠喷砂(标准型)

滤器容积

15.5 升

27.0 升

单台滤器重量

15公斤(约)

20公斤(约)

安装高度

98cm(约)

181cm(约)

安装空间

50cm x 50cm(约)

50cm x 50cm(约)
