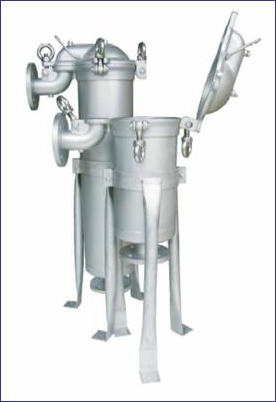

顶入式袋式过滤器

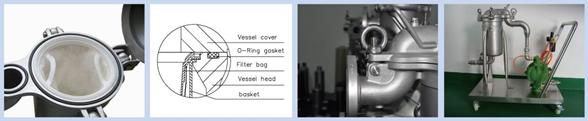

可靠滤袋紧锁设计

特点

  • 可靠的密封设计满足苛刻的过滤要求
  • 精密铸造顶盖精度高、焊缝少、耐压稳定
  • 顶盖对滤袋直接施压密封,确保过滤过程近乎100%无泄漏
  • 筒体内外表面采用喷砂处理,内侧光滑,
    清洁工作更容易
  • 参照ASME标准设计
  • 操作压力:10 bar / 160摄氏度

选项

  • JIS法兰、DIN法兰、ANSI 法兰、索接
  • 出口方向:底部、侧面
  • 加热外套适合高粘性液体
  • 材质:SS304、SS 316 、SS316L

配件

  • 可选择脚架或挂钩固定滤器
  • 内置浮球更换滤袋更加容易
  • 磁棒吸附金属颗粒
  • 精度滤篮可替换滤袋
  • 双联过滤器可达到双倍流量,也可切换操作,清洗过滤器时不必停机

TF滤器型号命名规则

TF1

A1-

10-

020A

1 – 单袋过滤器

2 – 双联过滤器

A - SS304
S - SS316
SL - SS316L

1 - #1
2 - #2
3 - #3
4 - #4

10 Bar
16 Bar

B - BSP索接
N - NPT索接
A – ANSI法兰
J - JIS法兰
D – DIN法兰

1.5" - 015
2" - 020

TF滤器技术参数表

滤器型号

TF1A1-10-020A

TF1A2-10-020A

滤袋尺寸

# 1

# 2

过滤面积

0.25m2

0.50m2

理论流量(取决于介质)

20m3/hour

40m3/hour

最大操作压力

10.0bar

10.0bar

最高操作温度

120℃

120℃

滤器材质

筒体/接触液体部分

不锈钢304 或 不锈钢316L

滤网

密封件材质

丁晴橡胶、三元乙丙橡胶、氟橡胶、聚四氟乙烯

标准进出口

2” 法兰

2” 法兰

表面处理

玻璃珠喷砂(标准型)

滤器容积

13.0升

27.0升

单台滤器重量

20公斤(约)

25公斤(约)

安装高度

98cm(约)

181cm (约)

安装空间

50cm x 50cm(约)

50cm x 50cm(约)
