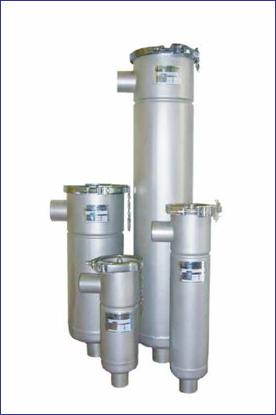

经济型袋式过滤器



特点

  • 市场上经济型产品

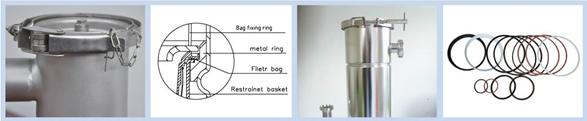

  • 结构简单、容易操作的卡箍快开设计,能快捷地更换滤袋,使得操作成本降低
  • 氟橡胶异形垫圈起到良好的密封作用
  • 可装配所有标准滤袋使用
  • 筒体内外表面采用喷砂处理,易清洗
  • 参照ASME标准设计
  • 操作压力:6 bar / 120摄氏度



选项

  • JIS法兰、DIN法兰、ANSI 法兰、索接
  • 出口方向:底部、侧面
  • 材质:SS304、SS 316 、SS316L



配件

  • 可选择脚架或挂钩固定滤器
  • 内置浮球更换滤袋更加容易
  • 磁棒吸附金属颗粒
  • 精度滤篮可替换滤袋
  • 双联过滤器可达到双倍流量,也可切换操作,清洗过滤器时不必停机










EF滤器型号命名规则

EF1

A1

6

020B

1 – 单袋过滤器

2 – 双联过滤器

A - SS304
S - SS316
SL - SS316L

1 - #1
2 - #2
3 - #3
4 - #4

6 Bar
9 Bar

B - BSP索接
N - NPT索接
A – ANSI法兰
J – JIS法兰
D – DIN法兰

1" – 010
1.5” – 015
2" – 020

EF滤器技术参数表

滤器型号

EF1A1-6-020B

EF1A2-6-020B

EF1A3-9-020B

EF1A4-9-020B

滤袋尺寸

# 1

# 2

# 3

# 4

过滤面积

0.25m2

0.50m2

0.09m2

0.16m2

理论流量(取决于介质)

20m3/hour

40m3/hour

6m3/hour

12m3/hour

最大操作压力

6.0bar

6.0bar

9.0bar

9.0bar

最高操作温度

120℃

120℃

120℃

120℃

滤器材质

筒体 / 接触液体部分

不锈钢304 或 不锈钢316L

滤网

密封件材质

丁晴橡胶、三元乙丙橡胶、氟橡胶、聚四氟乙烯

标准进出口

BSP 2” 索接

BSP 1 1/2” 索接

表面处理

玻璃珠喷砂(标准型)

滤器容积

15.5 升

27.0 升

3.0 升

4.5 升

单台滤器重量

11kg (约)

16kg (约)

4kg (约)

5kg (约)

安装高度

98cm (约)

181cm (约)

59cm (约)

90cm (约)

安装空间

50cm x 50cm (约)

25cm x 25cm (约)
